编写控制程序-控制类

控制类模块用于构造控制程序的结构，使控制程序完成循环、判断、创建子函数、调用函数等功能。这些模块都是可连接的模块，“子程序”模块有“出口连接点”，其它模块都有“入口连接点”和“出口连接点”。

while条件循环

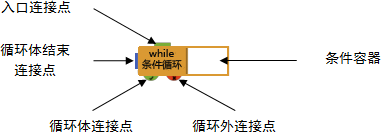

“while条件循环”模块用于在满足一定条件下重复执行一些模块，如图 1所示，由以下部分组成：

入口连接点：用于其它模块连接；

循环体连接点：用于连接循环体模块；

循环体结束连接点：用于连接循环体内最后一个模块，此连接点为自动连接；

循环外连接点：用于连接循环外的模块；

条件容器：放置循环判断条件，可放置逻辑类模块；

“while条件循环”模块以下述方式执行：判断容器内的条件，如果结果为成立（true），则执行循环体连接点中连接的模块。判断的条件结果为不成立时（false），就退出循环，开始执行循环外连接点中连接的模块。

“while条件循环”模块无须设置属性可正常工作。

while永远循环

“while永远循环”是“while条件循环”的特例，用于永远重复执行一些模块，如图 2所示，由以下部分组成：

入口连接点：用于其它模块连接；

循环体连接点：用于连接循环体模块；

循环体结束连接点：用于连接循环内最后一个模块，此连接点为自动连接；

循环外连接点：用于连接循环外的模块；

“while永远循环”模块执行时，永远重复执行连接到“循环体连接点”的模块。

“while永远循环”模块无须设置属性可正常工作。

提示：使用“跳出循环”可以跳出“while永远循环”，开始执行“循环外连接点”上连接的模块；

跳出循环

“跳出循环”模块用于立即终止循环（包括“while条件循环”、“while永远循环”、“for次数循环”），循环中止后开始执行“循环外连接点”上连接的模块。

“跳出循环”模块无须设置属性可正常工作。

提示：“跳出循环”模块仅可连接到循环体内，不能连接到不在循环体内的模块。

跳出当前循环

“跳出当前循环”模块用于立即终止当前的循环（包括“while条件循环”、“while永远循环”、“for次数循环”），循环体内未执行的模块不再执行，继续执行下一次循环。

在“while条件循环”和“for次数循环”的循环体中执行“跳出当前循环”模块后，需要先对循环条件进行判断，在条件成立时或循环次数未到达时再次执行循环内的模块。

“跳出当前循环”模块无须设置属性可正常工作。

提示：“跳过当前循环”模块仅可连接循环体内，不能连接到不在循环体内的模块。

VPL编辑器会自动分析连接的正确性，不正确的操作连接将不成功。从非循环体内的模块出口连接点使用拖拉菜单时不会显示“跳出当前循环”模块。

for次数循环

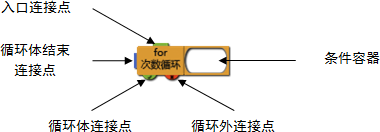

“for次数循环”模块用于以指定次数重复执行一些模块，如图所示，由以下部分组成：

入口连接点：用于其它模块连接；

循环体连接点：用于连接循环体模块；

循环体结束连接点：用于连接循环体内最后一个模块，此连接点为自动连接；

循环外连接点：用于连接循环外的模块；

条件容器：放置循环次数模块，仅能放置“常量int”模块，需要对放置的模块设置“数值”属性以指定循环次数。

“for次数循环”模块无须设置属性可正常工作。

if判断

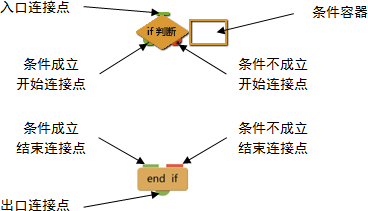

“if判断”模块用于决策，与“end if”模块成对使用，见所示，有以下部分组成：

入口连接点：用于其它模块连接；

条件容器：放置决策条件模块，可放置逻辑类模块；

条件成立开始连接点：用于连接条件成立时执行的模块；

条件成立结束连接点：用于连接条件成立的最后一个模块，此连接点为自动连接；

条件不成立开始连接点：用于连接条件不成立时执行的模块；

条件不成立结束连接点：用于连接条件不成立的最后一个模块，此连接点为自动连接；

出口连接点：用于连接“if判断”之后的模块；

“if判断”模块以下述方式执行：判断容器内的条件，如果结果为成立（true），则执行“条件成立开始连接点”上连接的模块；如果结果不成立（false），则执行“条件不成立开始连接点”上连接的模块；2个开始连接点都可根据需要连接或不连接模块。

“if判断”模块无须设置属性可正常工作。

子程序

“子程序”模块用于创建新的子程序，如所示，仅有一个“出口连接点”，在此连接点上连接其它模块，编写子程序。

子程序是一段独立的程序，子程序可以被多次执行，减少编程工作量，并提示程序的可读性。

“子程序”模块需要设置以下属性：

名称：修改子程序的名称，用于识别不同的子程序；

注意：控制程序中的子程序不能设置参数，参数的传递可以使用全局变量完成。

调用子程序

“调用子程序”模块用于调用子程序，即在调用的位置执行被调用的子程序。

“调用子程序”模块需要设置以下属性：

选择要调用的函数：在子程序列表中选择要调用的子程序。
